为您提供专业的撬块定制服务

撬块是设备固定在结构框架或集装箱式框架内,并将管道、阀门、泵、容器、仪表等整体组合安装在其中。根据工艺流程、空间走向、模块的空间布置,
将撬块内的工艺设备、工艺管道、高结构、或集装式框架根据相关标准合理的规划与布置,使其成为一个功能化、模块化、固定化的整体设备。

撬块与成套设备制造

针对石化、 海工、 船舶等行业, 制造适用于液体、 气体、 粉体等介质的处理、 输送等工艺流程的撬块(SKID)、 模块(MOUDLE)和单元(UNIT)。 可根据客户需求进行结构、管道、 电气仪表、防震降曝、 通风保、 设备安装等专业的设计、 施工、 检测、 调试。 主要产品:气体预处理撬;化学注入撬;成分分析撬;船用压载水处理撬;计量阀撬;粉体输送模块;发电机模块;燃油分离输送单元;海底营汇单元;各类阀组等。 最大单体重量可达到80吨。

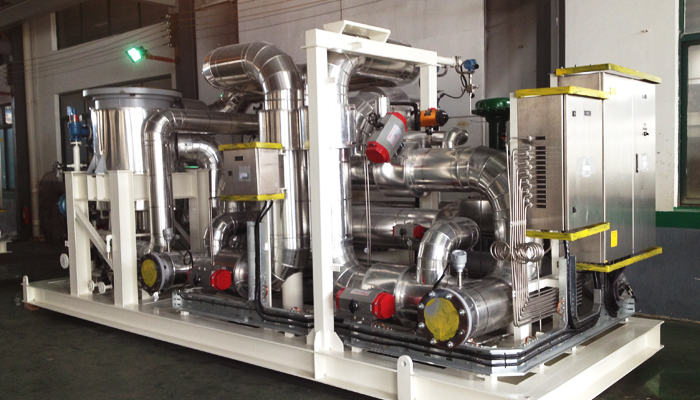

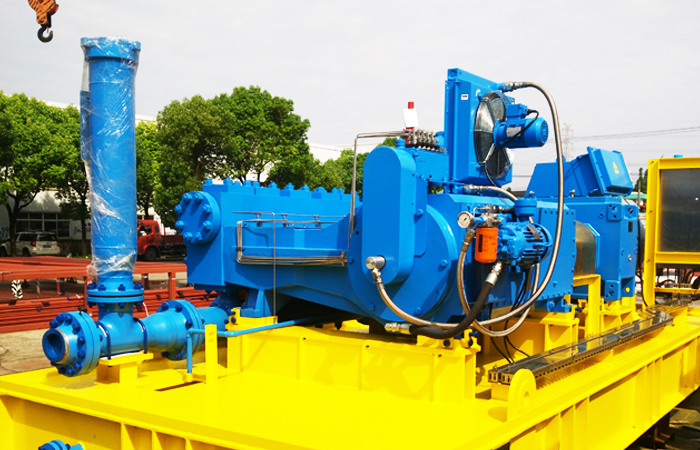

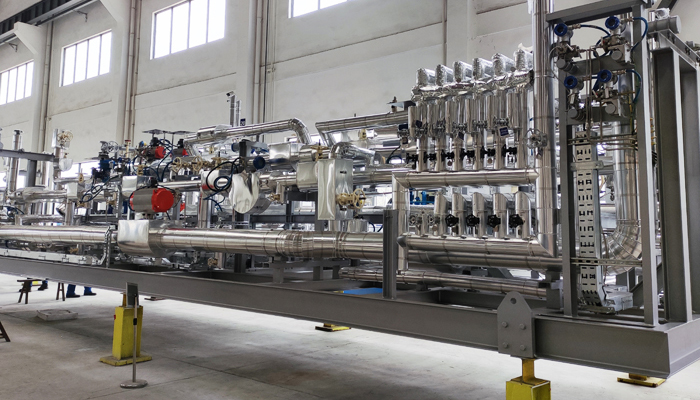

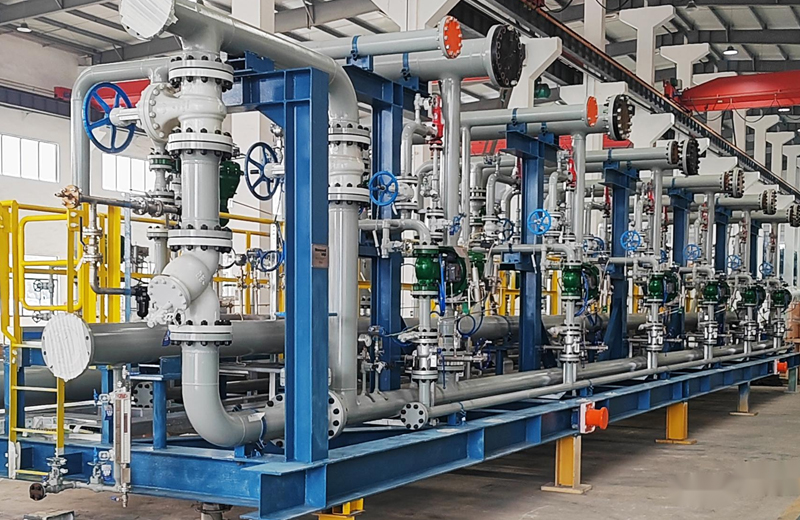

撬块制造1

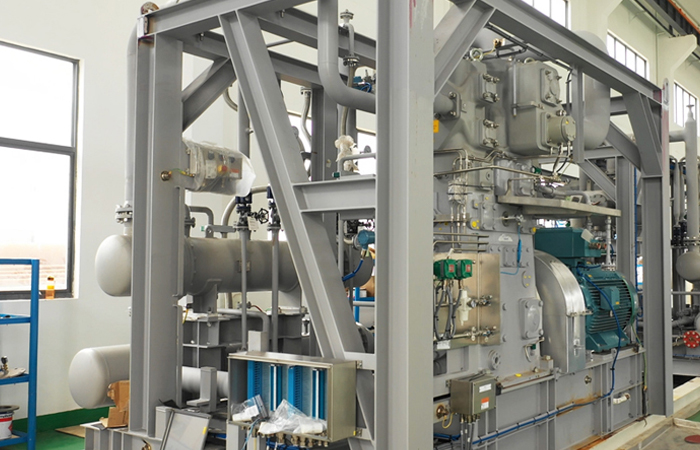

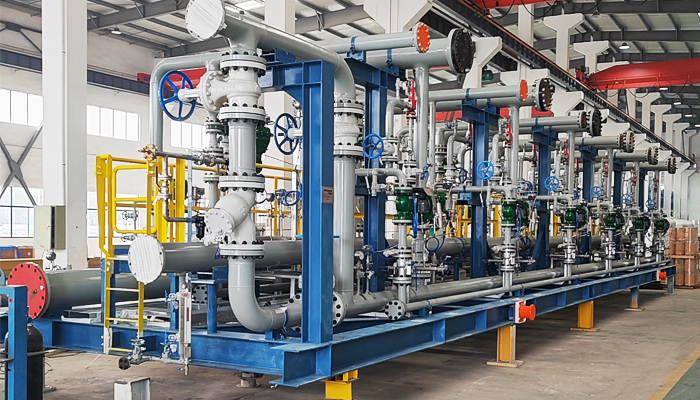

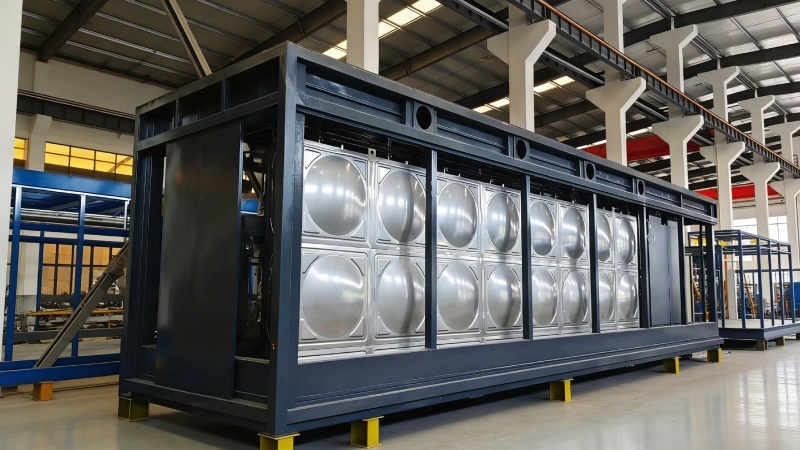

撬块制造2

我们的优势

国际化的工作思路及制造水平;

满足CPR钢结构、PED压力管道、和TS特种设备认证要求;

实现制造工厂效用调试,用户接口即用;

全方位解决客户的特殊需求;

结构紧凑清晰,便于日常操作与维修,运输安装方便,多用于化工、石油等行业。

制造与调试

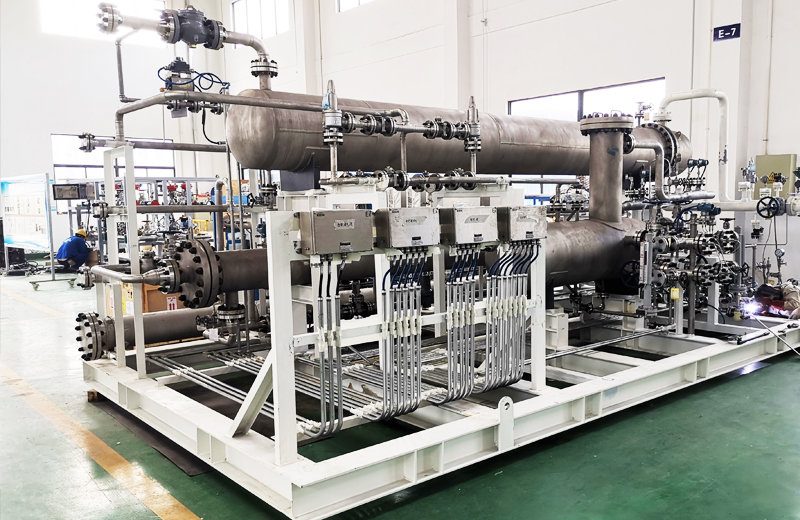

撬块集合了管道、阀门、结构、储罐、泵、搅拌器、仪表的设计、采购、制造与装配,在基础结构上或集装箱內安装泵、储罐、搅拌器、管道、阀门、仪表等。并在制造完成之后协同业主进行工厂调试,以确定满足撬块的工艺要求。
管道、结构、储罐的材料与制造标准可根据业主要求选用美标或国标,可承接GB、ASME、PED等不同设计、制造标准的撬块,以符合业主与客户的要求。

撬装化模块的作用

1、通过撬装化的设计,大大缩短装置的设计周期,提高装置的设计质量,有效的实现设计的精细化与标准化,形成标准典型的设计与优化。

2、装置撬装化后,项目设备、管道、仪表、电气、设备基础的定型化,有利于材料、设备的批量采购,有效地节约成本,缩短采购周期。使得撬装设备具有通用型、互换性,方便现场施工安装。

3、工艺模块实现了撬块化后,即可实现工厂化制造,撬装设备的生产、组装、都可以在工厂内完成,使得现场的工作量大大减少,只需完成撬块定位、固定,接口管道与电气件的连接即可,可方便整体的迁移。

4、撬装设备可提高工程质量,标准化设计避免设计错误发生的概率,大大减少现场返工的情况,使得供货商与制造工厂对撬装设备的要求更了解与熟悉,提高装置的加工制造质量和制造水平。

5、提高工作效率,撬装化的设计由于与改善施工环境,提高工作效率,降低外部恶劣天气对产品质量与施工进度的限制,在工厂内完成大部分设备的安装与调试,减少现场的工作时间与人力需求,有利于实现标准化的施工管理,大大提高施工效率。

撬块分类

应用领域

空分
海洋
石油化工
能源
压缩机
半导体

STE REFERENCE LIST OF SKID

Working Scope Contractor End User/Destination Duration Code
HPN, PSA, VSA, TSA,GN700, Cold box, Pump Box, Analyzer Building, Burner unit,GN1000, etc. Air Products China/USA/England/Spain/Czech/Netherlands/Brazil/India/Israel/Malaysia, etc. Long term ASME/PED/GB
APSA/TCN/EOX series skids incl. warm skid, valve skid, pump box, Oil Removal Skids, Turbine Skids; Membrane module,Technical services for helium tanks etc. Air Liquide China/USA/Canada/Russia/Brazil/Argentina/France/Italy/Poland/Vietnam/Japan, etc. Long term ASME/PED/GB
MCU(Modular cooling unit) Armstrong Google/Malaysia 2024 ASME
Equipment for recycling and treating oily wastewater VISIONBLUE Yancheng/China 2024 GB
SMR Skids and Strucutre/Platform outsidd skids Hanxing Energy/Air Products Indonesia 2024 GB
 P82 Tubing WMS/Genesis Steel Seatrium/Petrobras/Singapore 2024 ASME
Oxygen-enriched regeneration skid LANKE Sinopec 2024 GB
Fuel Firing of Hydrogen Production Unit Anhui Tiankang Shiraz Oil Refining Company 2024 ASME
Heat pump Skid  LAVA Israel 2024 ASME
High expansion foam fire extinguishing unit Firealert China 2024 ASME
Deluge valve skids Minimax Wilson 2024 ABS
HIGH PUMP SKID FOR LNG SUPPLY (Piping and  frame) HANGZHOU CRYOGENIC INDUSTRIES CO., LTD  CAPITAL 2024 ASME
CO2 Absorption System CHENGDU YIZHISCIENCE TECHNOLOGY CO.,LTD/TENOVA Nippon Steel/Japan 2024 ASME
Purification Unit Skid Solvay Shandong Huatai Interroth Chemical Co., Ltd.  2024 GB
Hydrogen charging and discharging cabinet MG Power Shanghai 2024 GB
Lianjiang stainless steel bracket/Hydrogen gas manifold SUNWISE China 2024 GB
Oil Removal systems Air Liquide Cryogenic China Science (Anhui) Co..Ltd China 2023 GB
Installation aids - Pullin head cradle BOMESC / SBM Petrobras 2023 ASME,DNV
T8 VSA HJ Enthoven blower skid (UK) Fives Celes TISCO 2023 EN
Expansion tank  Fives Celes China 2023 GB
Hydrogen PSA skid Honeywell / UOP Sichuan/China 2023 GB
chemical skid, RO skid, dossing skid and platform NANOSUN/KEPPEL Hong Kong Environmental Protection Department 2023 GB
Modification Quills VME China 2023 ASME,DNV
Oil Removal systems Green Energy Zhengzhou/China 2023 GB
Dispersant Unit Tenova Japan 2023 ASME
Warm Skid G-gas China 2023 GB
Adsorber regeneration skidCoalescer/GMP/Oil Adsorber ALATC Dongjiang Laboratory 2023 GB
Warm Skid Teamwin Sichuan/China 2022 GB
Warm Skid G-gas Shenzhen/China 2022 GB
Hydrogen PSA skid Honeywell / UOP Longjiang Chemical/China 2022 GB
Hydrogen PSA skid Honeywell / UOP SANNING Chemical 2022 GB
Oil Remover Skid Tsinergy Hefei/China 2022 GB
Bellmouth lifting beam support SBM PETROBRAS 2022 ASME
Skid site mantenance Evetech / COSCO Petrobras/Yinson 2021 ASME/NR/DNV
Burner Control Unit JohnZink Ningbo Ineos 2021 ASME/GB
Water Cooling Skid Burchhardt CHN Energy/NICE 2021 ASME/GB
Water Cooling Skid Burchhardt KINGFA 2021 GB
Sulphur Addition Skid Tenova China 2021 ASME/GB
Warm Skid Teamwin China 2021 GB
N2 Generator Skid G-gas China 2021 GB
Oil Remove Skid Siqing Tech China 2021 GB
Silencer SIAD Middle East 2021 ASME
Methyl Alcohol Skid and Burner Unit KOLOS Russia 2021 CUTR
45Mpa Hydrogen Compressor(PDC) Skid CHN ENERGY China 2021 GB
SS pressure vessels Beijing University of Chemical Technology Petronas/Malaysia 2020 ASME/DOSH
Chemical Injection skid PT Istana Karang Laut/VINCI Partex/Bangladesh  2020 ASME
Newcrest VSD Chiller System g-TET Australia 2020 ASME
Compressor base included lubrication oil tank/vessel FS-Elliott China/USA 2019 GB/ASME
Glycol heat transfer station g-TET/Howden/Jacobs Oyu Tolgo/Mongolia 2019 ASME
Fuel gas skid SDEEC Hengli/China 2019 GB
Stack, Control rack, piping, SS & CS KO drum Honeywell BASF 2019 GB
Membrane Skid for water treatment SDEEC Wanhua/China 2019 GB
ORC skid included vacuum pressure vessel gTET Veolia/Australia 2019 ASME
Offshore BOG Commpressor skid Burchhardt Compression   2019 BV
White smoke elimination skid Wengfu Zijing Wengfuzijing/China 2019 GB
Chemical Injection skid Continental Platform/PT Istana Karang Laut Partex/Bangladesh  2018 ASME
CIP skid Karcher Givaudan/China 2018 GB
ORC skid g-TET Australia 2018 ASME
Reactor experimental Air Productsparatus IES China 2018 GB
Pump Skid/including SS316L/Duplex steel ROSO CNOOC/China 2018 ASME
Valve Box Casing Linde-ZRCC Zhejiang/China 2018 GB
SS pressure vessels and reactors (ASME & DOSH ) Beijing University of Chemical Technology PETRONAS/Malaysia 2018 ASME/DOSH
Stainless Structure Base Eramet New Caledonia 2018 ASME
Glycol Filling Skid g-TET/Howden/Jacobs Oyu Tolgoi/Mongolia 2017 ASME
GASTAK SKID included SS pressure vessel IES   2017 ASME
Thermal Oxidizer Pipe Rack & Duct 3D Engineering DOW China 2017 GB
Skid included presssure vessel CSSC-WARTSILA CSSC-WARTSILA/Shanghai 2016 GB
Denitration Skid Futek Qifeng/China 2016 GB
Oil Tank Skid CSSC-WARTSILA CSSC-WARTSILA/Shanghai 2016 ASME
Denitration Skid Datang Datang/China 2015 GB
High Pressure Water Pump Skid ROSO CNOOC/China 2015 GB
